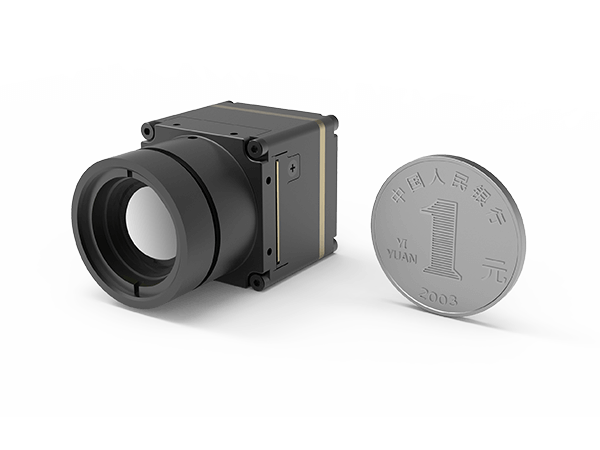

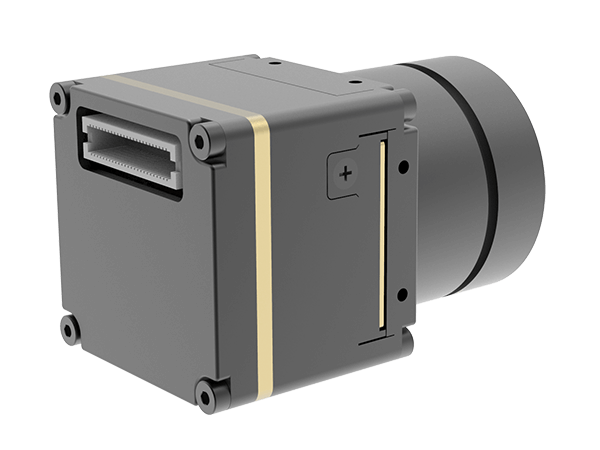

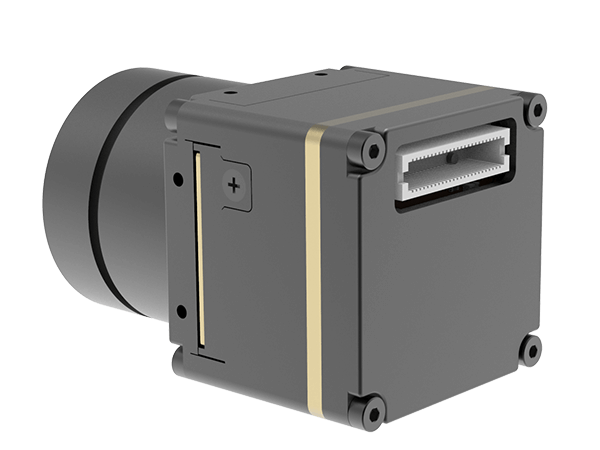

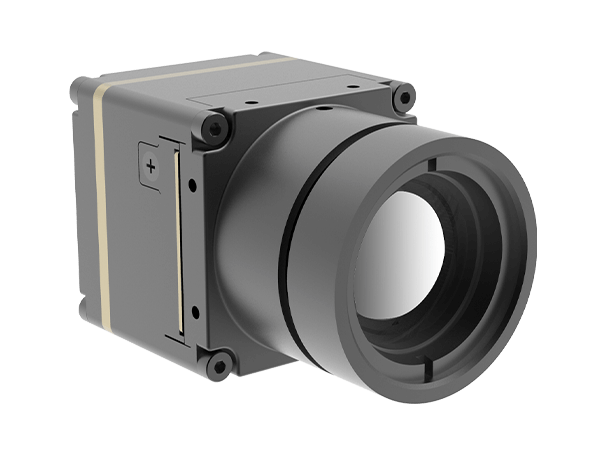

COIN612 - один из инфракрасных модулей серии COIN, разработанный Global Sensor Technology (GST). Он включает в себя инфракрасный детектор с разрешением 640 x 512 @ 12 мкм (WLP), высокопроизводительную схему обработки сигналов и алгоритм обработки изображений. Инфракрасный модуль Coin 612 отличается четким и четким изображением, компактным размером и низкой стоимостью.
Он также имеет дополнительную термографическую функцию с диапазоном измерения от -20 ℃ до 550 ℃ для промышленного измерения температуры.
Его легкие и гибкие функции с различными отраслевыми стандартными интерфейсами делают его полезным OEM-клиентам для вторичной разработки и интеграции во все виды тепловизоров.
До сих пор мы предоставляли нашим клиентам различные зрелые и стабильные решения для инфракрасного тепловидения. Серии COIN проще интегрировать в большее количество терминальных продуктов, что значительно снижает расходы для клиентов.
Профилактическое обслуживание
Безопасность и мониторинг
На улице
Интеллектуальное оборудование
Умный дом
Полезная нагрузка БПЛА
Умное здание
AIoT
ADAS
Пожаротушение и спасение
|
Модель |
COIN612/R |
|
Характеристики ИК-детектора |
|
|
разрешение |
640 x 512 |
|
Шаг пикселя |
12 мкм |
|
Спектральный диапазон |
8 ~ 14 мкм |
|
NETD |
<40мк |
|
Обработка изображений |
|
|
Частота кадров |
25 Гц / 30 Гц / 50 Гц / 60 Гц |
|
Время запуска |
<3 с |
|
Аналоговое видео |
PAL / NTSC |
|
Цифровое видео |
RAW / YUV / BT656 |
|
Режим затемнения |
Линейный / Гистограмма / Смешанный |
|
Цифровое увеличение |
1 ~ 8-кратное непрерывное масштабирование, размер шага 1/8 |
|
Отображение изображения |

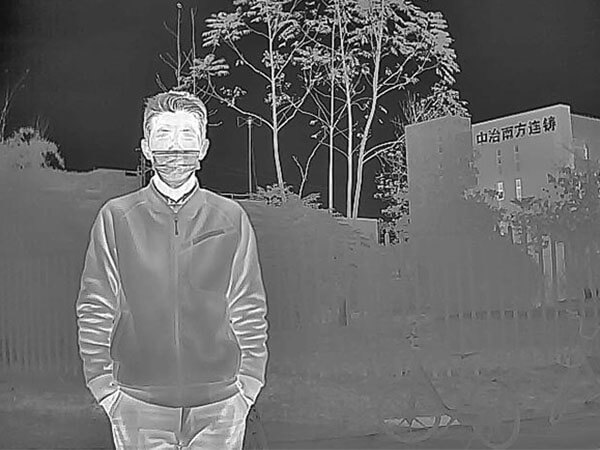

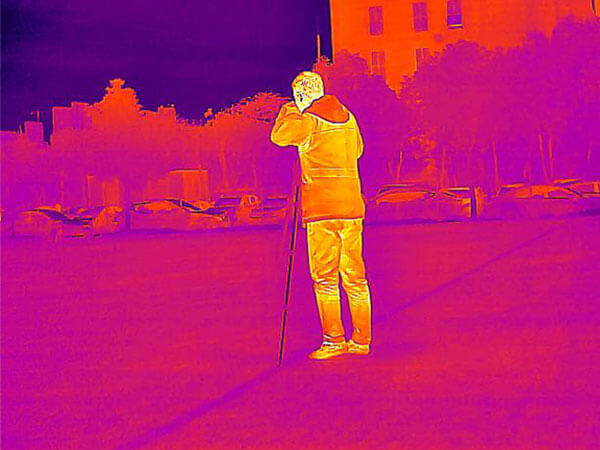

Горячий черный / Горячий белый / Псевдоцвет |
|
Направление изображения |
По горизонтали |
|
Алгоритм изображения |
NUC / AGC / IDE / DNR |
|
Электрические характеристики |
|
|
Стандартный внешний интерфейс |
30pin_HRS |
|
Режим связи |
RS232-TTL, 115200 бит / с |
|
Напряжение питания |
3,5 ~ 5,5 В |
|
Типичная потребляемая мощность |
<0,75 Вт |
|
Измерение температуры |
|
|
Диапазон рабочих температур |
-10 ° C ~ 50 ° C |
|
Диапазон измерения температуры |
-20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C |
|
Точность температуры |
± 3 ° C или ± 3% (взять максимальное значение) |
|
SDK |
Поддержка ARM / Windows / Linux SDK, полноэкранная термография |
|
Физические характеристики |
|
|
Размер (мм) |
25,4x25,4x14,1 (с затвором) |
|
Масса |
Модуль: 13 г ± 0,5 г (со шторкой) Модуль + линза 8,8 мм: 22,4 г ± 0,5 г Модуль + объектив 13 мм: 41 г ± 0,5 г Модуль + объектив 19 мм: 43,9 г ± 0,5 г |
|
Экологическая адаптация |
|
|
Рабочая Температура |
-40 ° С ~ + 70 ° С |
|
Температура хранилища |
-45 ° С ~ + 85 ° С |
|
Влажность |
5% ~ 95%, без конденсации |
|
Вибрация |
Случайная вибрация 5,35grms, 3 оси |
|
Шок |
Полусинусоида, 40 г / 11 мс, 3 оси, 6 направлений |
|
Оптика |
|
|
Дополнительный объектив |
Фиксированный фокус Athermal: 8,8 мм / 13 мм / 19 мм |
